جزئیات محصول:
پرداخت:
|
ابعاد (L * W * H):: | L1340 * W1580 * H1950mm | گواهینامه:: | م |
---|---|---|---|
نوع بسته بندی: | کارتن ، مورد ، فیلم | ولتاژ:: | 380V 50Hz |
وزن:: | 4000 کیلوگرم | نوع رانده شده: | برقی |
درجه اتوماتیک: | خودکار | ضمانتنامه: | 1 سال |
کاربرد: | ماشین آلات و سخت افزار | خدمات پس از فروش ارائه می شود: | پشتیبانی آنلاین |
برجسته: | دستگاه تولید مقوا,دستگاه تولید جعبه های راه راه |

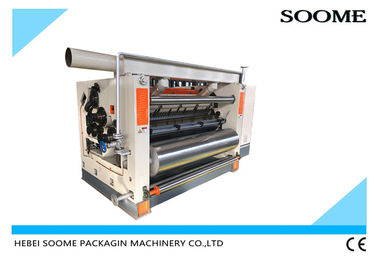

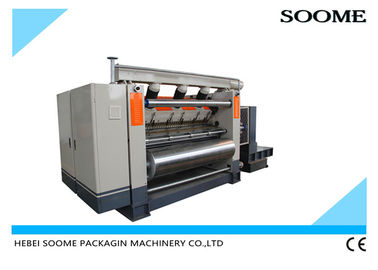

شماره مدل: 405C1 (360C1) دستگاه موج دار سطح تک
1. Design speed of 405C1: 220m/min; 1. سرعت طراحی 405C1: 220m / min؛ design speed of 360C1: 200m/min سرعت طراحی 360C1: 200m / min
2. عرض موثر: 1400mm ~ 2500mm
3. غلتک موجدار 405 میلی متر 360 میلی متر
4. دستگاه خلاء جذب یک طرفه ، غلتک موج دار بالا و پایین با استفاده از 48crmo با کیفیت بالا ، سختی عملیات حرارتی HV1200 بالاتر ، سطح با سنگ زنی درمان کاربید تنگستن.
5- دستگاه مجهز به دستگاه غلتکی پیش گرم کننده کاغذ بالا و دستگاه تزریق هوا معتدل و معتدل کاغذ اصلی است.
6. صندلی غلتکی موجدار بالا و پایین به طور جداگانه از کل دستگاه طراحی شده است که برای جدا کردن آسان می توان آن را بالا برد و جایگزین کرد.
7. پارچه لاستیکی برای تمیز کردن و نگهداری آسان از آن در طول ریل راهنما جدا می شود.
8- ترانسفر غلتک فشار توسط حسگر فشار شناسایی و نمایش داده می شود.
9. تنظیم خودکار شکاف چسب با سرعت تولید.
10. When the machine is stopped, the pressure roller is lifted. 10. هنگام متوقف شدن دستگاه ، غلتک فشار برداشته می شود. The pressure roller is driven by pneumatic and rotates intermittently. غلتک فشار توسط پنوماتیک رانده می شود و به طور متناوب می چرخد.
11. انتقال کمربند دندانه ای برای کاهش نویز و هزینه نگهداری اتخاذ شده است.
12. اتخاذ دستگاه جداسازی چسب برقی ، پارچه چسب می تواند در هنگام متوقف شدن دستگاه میزبان به طور مستقل عمل کند ، برای جلوگیری از خشک شدن رب و تنظیم میزان چسب دیجیتال توسط برقی.
1. ساختار ساده در نوع خطی ، در نصب و نگهداری آسان.
2. اتخاذ قطعات پیشرفته برند معروف جهان در قطعات پنوماتیک ، قطعات برقی و قطعات عملیاتی.
3. اجرای خودکار و روشنفکری بالا ، بدون آلودگی
غلطک های چسب:
قطر | Φ242 میلی متر |
روش پردازش |
سطح غلتک چسب خرد شده است ، سپس با 25 خط خط خال خال خال ، سپس آبکاری کروم سطح غلتک چسبندگی چسبنده خرد شده و سپس کروم آبکاری شده است |
راه کنترل | کنترل سیلندر پنوماتیک از Lifting Up-down |
تامین چسب | سیستم گردش چسب (مخزن ذخیره + پمپ چسب) |
غلطک های راه راه:
قطر | غلتک پایین: Φ320mm |
مواد | فولاد آلیاژی با کیفیت بالا 48CrMo ، استحکام HRC55 ° -58 ° |
روش پردازش | سطح غلتک بالا به پایین آبکاری کروم ، بازپخت ، سفت شدن و معتدل بودن ، سطح خرد شده است |
نوع Fulte | (U / V) ACBEF |
باند مواد یا مبدأ |
آهن و فولاد هنان جیوان
|
روش گرمایش کاغذ قرقره | گرمایش بخار |
غلطک های مطبوعاتی:
قطر | Φ324 میلی متر |
مواد | فولاد متوسط (MS) 45 # |
روش پردازش | سطح خرد شده و سپس آبکاری کروم ، سخت شدن و معتدل شدن (همراه بافر) |
راه کنترل | کنترل سیلندر پنوماتیک از Lifting Up-down |
باند مواد یا مبدأ | فولاد ویژه ژونگ یوان |
غلطک های پیش گرم:
قطر | غلتک UP: Φ400 میلی متر |
مواد | لوله استیل بدون درز |
باند مواد یا مبدأ | آهن و فولاد تیانجین |
همه توسط لوله های فلزی منعطف متصل می شوند |
مشخصات مشترک:
عرض مقاله | 1600mm / 1800mm |
سبک کارتن انتقال | پوشش قابل جذب با خلاء سبک ، فشار ارتفاع رسم fan fan با کنترل باد و دستگاه نویز صدا. |
سبک غلتک کنترل | پنوماتیک کنترل غلتک فوقانی ، غلتک فشار و غلطک چسب را کنترل کنید |
روغن کاری | روغن ضد دمای زیاد برای روانکاری چرخ دنده های موج دار و پرس رولر |
راه رانندگی: با اینورتر فرکانس | |
رومیزی و پایه دستگاه: چدن ، ضخامت: 200 میلی متر |
مشترک:
عرض کار: 1600mm / 1800mm
جهت عملیات: چپ یا راست (با تصمیم کارگاه مشتری)
سرعت طراحی: 150 متر در دقیقه
دما: 160—210
فشار هوا: 1.0—1.3Mpa
نوع فلوت راه راه: UV یا UVV
مشخصات موتور:
موتور اصلی: ولتاژ اسمی 7.5kw: 380V 50Hz به طور مداوم (S1) نوع کار
فن موتور: 7.5kw ولتاژ اسمی: 380V 50Hz به طور مداوم (S1) نوع کار
