جزئیات محصول:
پرداخت:
|
ولتاژ: | 380V / 400V / 415V یا دیگران | سرعت طراحی: | 150-180 قطعه در دقیقه |
---|---|---|---|
ضمانتنامه: | 1 سال | قدرت: | 37 کیلوگرم |
نوع رانده شده: | برقی و پنوماتیک | درجه اتوماتیک: | خودکار |
نوع بسته بندی: | کارتن ، مورد ، فیلم | دقت چاپ: | 0.5 |
برجسته: | دستگاه برش قالب روتاری موج دار,دستگاه برش قالب دوار Plc برای راه راه,دستگاه برش قالب روتاری برای راه راه |

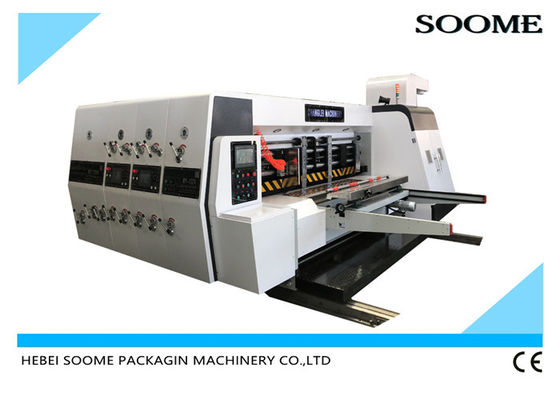

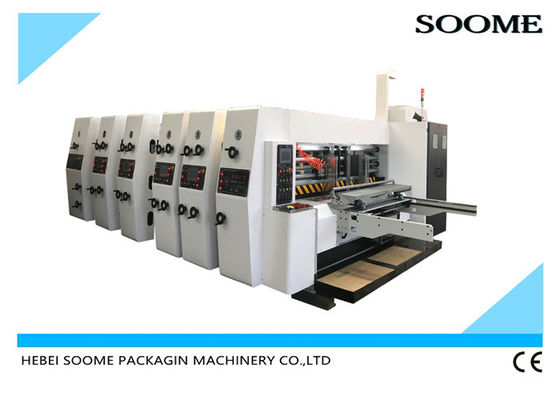

قطر 380 1224 نوع چاپ برش شکافنده روتاری دستگاه برش
این محصول می تواند چاپ تک رنگ ، برش ، تورفتگی ، شیار زنی ، برش قالب و سایر روش ها را در یک بار انجام دهد.تایوان غلتکی تایپ جلو موقعیت مکانیکی تغذیه خودکار کاغذ ، حجم هوا قابل تنظیم ، کنترل فرکانس میزبان را کنترل کنید.دستگاه اصلی از PLC و صفحه نمایش رنگی برای کنترل دستگاه استفاده می کند که راحت ، سریع و انعطاف پذیر است.تنظیم فاز توسط صفحه نمایش دیجیتال تنظیم الکتریکی ، صفر خودکار ، تنظیم مجدد خودکار ؛دنده انتقال از فولاد آلیاژی با کیفیت بالا 40Cr ساخته شده است ، مواد کاربوریزه و فرو رفته است و فرآیند سنگ زنی خوب است.چرخ دنده اصلی و شافت انتقال توسط کلید بدون کشش متصل می شوند که موقعیت مجازی را بزرگتر می کند ، سایش مرکز را لغو می کند و دستگاه چاپ را با دقت چاپ بالای عمر طولانی نگه می دارد.کل دستگاه تقسیم الکتریکی ، قفل پنوماتیک را تصویب می کند ، ترکیب دستگاه تک محکم است ، چاپ بیش از حد موقعیت را حرکت نمی دهد.این دستگاه دارای ویژگی های تنظیم رنگ دقیق ، الگوی چاپ نفیس ، استفاده و نگهداری مناسب و درجه بالایی از اتوماسیون است.
ویژگی ماشین:
1. عناصر اصلی الکتریکی همه با مارک فرانسوی اشنایدر سازگار هستند.کنترل نام PLC با نام تجاری ، صفحه لمسی رنگارنگ ، مبدل فرکانس.
2. دنده انتقال از فولاد آلیاژی با کیفیت بالا 40 Cr ، 20GrMo Ti استفاده می کند که خرد می شود و پس از عملیات حرارتی می تواند تا شش درجه دقت داشته باشد.
3. سیستم روغن کاری ماشین با استفاده از روانکاری خودکار اسپری ، و با دستگاه نفوذ ناپذیر در موسسات نشت روغن است.
4. هر واحد دستگاه با جداسازی الکتریکی ، و قفل پنوماتیک ، قفل کل پنوماتیک ، برای اطمینان از ثبات واحد ، و حلقه را برای احتیاط هنگام جدا شدن دستگاه ، برای اطمینان از ایمنی شخص عامل ادامه می دهید.
5. هر واحد ماشین با سوئیچ توقف اضطراری ، بنابراین دستگاه می تواند بین واحد متوقف شود ، می تواند از ایمنی کارگران اطمینان حاصل کند (توجه: هر واحد در حال حرکت توسط واحد فیدر کشیده می شود
پارامتر اصلی:
نوع | واحد | SMYS-GYM-2600 |
قطر غلتک صفحه | میلی متر | 480 پوند |
طول غلتک صفحه | میلی متر | 2500 |
عرض داخلی دستگاه | میلی متر | 2600 |
سرعت | رایانه. دقیقه | 180 |
حداکثر منطقه چاپ | میلی متر | 1400 × 2200 |
حداکثر اندازه کاغذ تغذیه | میلی متر | 2400 14 1450 |
تغذیه کاغذ با جست و خیز | میلی متر | 1600x2400 |
حداقل اندازه تغذیه کاغذ | میلی متر | 600 320 320 |
ضخامت تخته | میلی متر | 2-12 |
ضخامت صفحه چاپ | میلی متر | 7.2 |
تنظیم تنظیم محور دایره محور | درجه | چرخش 360 درجه |
دقت بالا | میلی متر | 0.5 پوند |
وزن | کیلوگرم | 19000 |
واحد تغذیه:
کنترل پنل اصلی توسط دکمه های کنترل و عملکرد صفحه نمایش لمسی ، راحت و قابل اعتماد است.
1. از تغذیه کاغذ با پیشخوان صرف نظر کنید ، شماره تولید را نشان دهید.
2. قاب جلو برای تنظیم دستی شکاف.
3. توربین بادی 11 کیلو وات ، تغذیه مکش ، اینورتر الکتریکی برای تنظیم حجم هوا ، با توجه به هیئت مدیره خم مختلف ، بنابراین تنظیمات جریان هوا برای اطمینان از کاغذ صاف.
4. دستگاه پاک کننده گرد و غبار و پنکه ها سطح کاغذهای مقوایی را تمیز و تمیز کنید.
5. لوله فولادی بدون درز با دیواره ضخیم ، پیچیده شده در مرحله سایش پلاستیکی ، به منظور حفظ انعطاف پذیری و اطمینان از ساییدگی سطح و کاهش کدو در صفحه.
6. خوراک جلوی زیر قطر غلتک ф159 میلی متر ، خوراک عقب زیر قطر ф149 متر ، فولاد بدون درز خاموش و معتدل و سنگ زنی سطح منبت کاری شده و کروم سخت.
7. جعبه دنده از دو اتصال درایو غلتکی استفاده می کند ، باعث کاهش ساییدگی و پایداری درایو می شود.
8. استفاده از زیر ماشین برقی مناسب ، با چراغ های هشدار دهنده مداوم برای اطمینان از ایمنی عملیات.
9. شفت با کلاچ اصطکاک الکترومغناطیسی ، برای جلوگیری از سو mal عملکرد و یا محافظت بیش از حد موتور نمی سوزد.
10. فیدر ، بخش چاپ ، بخش برش اتوماتیک صفر برقی.
11. زنجیره پنوماتیک دستگاه ها.
واحد چاپ:
1. قطر خارجی 10410 میلی متر است (شامل اندازه قطر خارجی صفحه).
2. سطح لوله های فولادی خاک شده و با کروم سخت ، اصلاح تعادل ، عملکرد صاف پوشانده شده است.
چرخ ضامن دار شافت صفحه رول ثابت.اسلات آویز صفحه کامل صفحه ، مناسب برای میله آویز صفحه 10 میلی متر × 3 میلی متر.
3. با دستگاه تغییر صفحه سریع ، بارگیری و تخلیه راحت صفحه چاپ ، با کنترل الکتریکی سوئیچ پا از چرخش مثبت و منفی.
4. قطر خارجی 6156 میلی متر و ضخامت دیواره 18 میلی متر است
5. سطح لوله فولادی آسیاب شده و با کروم سخت پوشانده شده است.
6. اصلاح تعادل ، عملکرد صاف.
7. دامنه تنظیم دستی صفحه چاپگر رول چاپگر 1.2 ~ 11 میلی متر است.
